嵌入式操作系统-2025sp-回忆版

嵌入式操作系统 2025 春季学期的回忆版真题。

本文连载于嵌入式操作系统-2025sp-回忆版 | HeZzz.

答案来源于 GPT-5.5 和 NotebookLM，并由我校对，可能不完全准确，仅供参考。

🙇‍♂️🙇‍♂️🙇‍♂️时间仓促，有不足之处烦请及时告知。邮箱hez2z@foxmail.com 或者在 速通之家 群里 @9¾。

一、简答题（5道 × 10分）

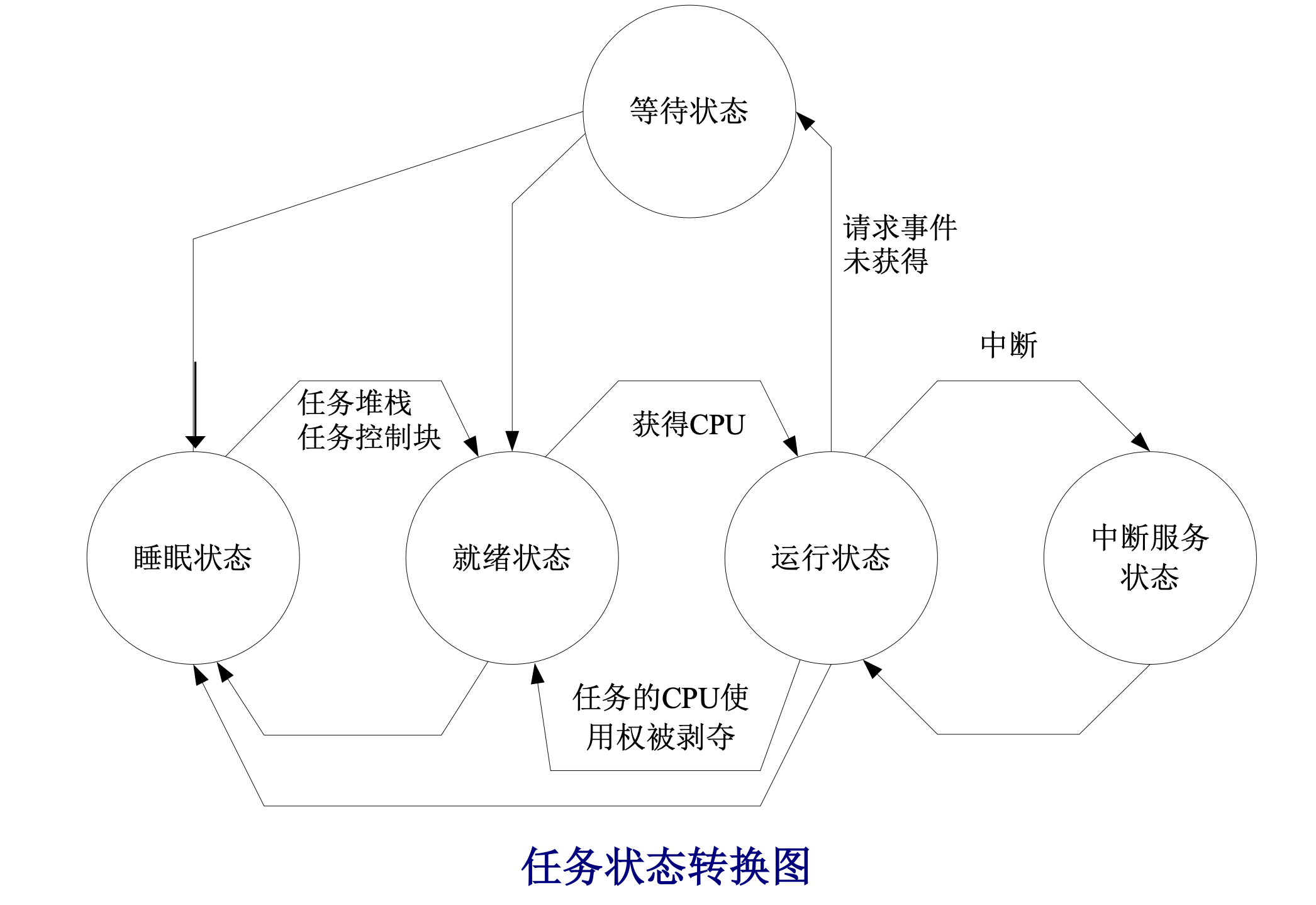

1. μC/OS-II 中的任务有哪五个状态？它们之间是如何相互转换的？

• 五个状态：睡眠状态（Dormant）、就绪状态（Ready）、运行状态（Running）、等待状态（Waiting）、中断服务状态（ISR）。(来源：课件第2章 P.8)

2. 如果系统想要取消优先级为 33 的任务，那么是怎么找到该任务在 OSRdyTbl 的具体位置？

1. μC/OS-II 优先级由 6 位二进制数决定（最高支持 64 个优先级）。优先级 $33$ 转换为二进制数为 $100001_2$。(来源：课件第2章 P.40)

2. 确定组号（行号）：优先级的高 3 位表示任务所在的组号。计算算式为：

   $$\text{Y} = 33 \gg 3 = 4 \quad (\text{二进制为 } 100_2)$$

   对应在就绪表中属于第 $4$ 组，即映射至数组元素 OSRdyTbl[4]。(来源：课件第2章 P.40)

3. 确定位号（列号）：优先级的低 3 位表示任务在组内的具体位号。计算算式为：

   $$\text{X} = 33 \ \& \ 0x07 = 1 \quad (\text{二进制为 } 001_2)$$

   对应在 OSRdyTbl[4] 中的第 $1$ 位（从第 0 位算起，屏蔽码对应 $2^1 = 0x02$）。(来源：课件第2章 P.40)

4. 注销操作：若要从就绪表中清除该就绪状态，执行： OSRdyTbl[4] &= ~0x02;（即清除第 1 位）。若清除后该元素值变为了 0，则还需要同步清除 OSRdyGrp 的第 4 位：OSRdyGrp &= ~0x10;。(来源：课件第2章 P.44)

3. 数组 OSTCBPrioTbl[] 的作用是什么？

• 作用：OSTCBPrioTbl[] 是 μC/OS-II 维护的一个指针数组，以任务优先级数字作为数组下标，对应存放该任务控制块（OS_TCB）的地址指针。(来源：课件第2章 P.31)
• 核心价值：避免了在对特定任务操作时（如挂起、恢复、修改优先级或安全删除等）需要遍历 TCB 双向链表（OSTCBList），系统能以 $O(1)$ 的常数时间直接通过优先级找到对应的任务控制块，极大提升了实时系统查表执行的速度。(来源：课件第2章 P.31, P.32)

4. OSCtxSw() 完成的主要工作有哪些？

OSCtxSw() 为汇编编写的内核任务切换执行体，主要工作依次为：

1. 将被中止（当前运行）任务的断点指针 PC 压入该任务的专用堆栈。
2. 将 CPU 的所有通用寄存器（如 PSW、通用累加器、变址寄存器等）压栈保存。
3. 将被中止任务当前的堆栈指针 SP 写入其控制块的 OSTCBStkPtr 成员中。
4. 执行 TCB 指针更新：OSTCBCur = OSTCBHighRdy，并且 OSPrioCur = OSPrioHighRdy。
5. 将系统的 SP 指针重定向到新运行任务的 OSTCBStkPtr 指向的地址。
6. 从新任务的堆栈中弹出并恢复所有的 CPU 通用寄存器。
7. 执行中断返回指令（如 RETI），从堆栈中恢复 PC 与 PSW，使 CPU 转向新任务的代码执行。(来源：课件第2章 P.57)

5. 请说出会调用 OSSched() 的 5 个系统函数（可以写中文函数名）

在 μC/OS-II 内核中，只要任务状态或优先级发生改变，系统就会调用任务级调度器 OSSched() 尝试触发抢占。会调用该函数的系统函数包括：

1. 任务创建函数：OSTaskCreate() / OSTaskCreateExt()
2. 延时函数：OSTimeDly() / OSTimeDlyHMSM()
3. 恢复延时函数：OSTimeDlyResume()
4. 挂起自身或其它任务函数：OSTaskSuspend()
5. 恢复被挂起任务函数：OSTaskResume()
6. 发送信号量函数：OSSemPost()
7. 发送消息邮箱函数：OSMboxPost()
8. 发送消息队列函数：OSQPost() / OSQPostFront()

二、程序填空题（4个小题 × 5个空 × 1分）

1. 任务创建函数源码

INT8U OSTaskCreate (void (*task)(void *pd), void *pdata, OS_STK *ptos, INT8U prio)
{
    OS_STK     *psp;
    INT8U       err;
#if OS_ARG_CHK_EN > 0
    if (prio > OS_LOWEST_PRIO) {             /* [空1] 检测优先级边界 */
        return (OS_PRIO_INVALID);
    }
#endif
    OS_ENTER_CRITICAL();
    if (OSTCBPrioTbl[prio] == (OS_TCB *)0) {
        OSTCBPrioTbl[prio] = (OS_TCB *)1;    /* [空2] 预留该优先级 */
        OS_EXIT_CRITICAL();
        psp = OSTaskStkInit(task, pdata, ptos, 0); /* [空3] 初始化任务堆栈 */
        err = OSTCBInit(prio, psp, (OS_STK *)0, 0, 0, (void *)0, 0); /* [空4] 初始化任务控制块 */
        if (err == OS_NO_ERR) {
            if (OSRunning == TRUE) {
                OS_Sched();                  /* [空5] 任务级调度 */
            }
        } else {
            OS_ENTER_CRITICAL();
            OSTCBPrioTbl[prio] = (OS_TCB *)0;
            OS_EXIT_CRITICAL();
        }
        return (err);
    }
    OS_EXIT_CRITICAL();
    return (OS_PRIO_EXIST);
}

• 空1：OS_LOWEST_PRIO (来源：课件第2章 P.16, P.20)
• 空2：OSTCBPrioTbl[prio] = (OS_TCB *)1 (来源：课件第2章 P.31, P.33)
• 空3：OSTaskStkInit(task, pdata, ptos, 0) (来源：课件第2章 P.25)
• 空4：OSTCBInit(prio, psp, (OS_STK *)0, 0, 0, (void *)0, 0) (来源：课件第2章 P.33)
• 空5：OS_Sched() （或 OSSched()） (来源：课件第2章 P.52, P.61)

2. OSSched() 函数源码

void OSSched (void)
{
    INT8U y;
    OS_ENTER_CRITICAL();
    if ((OSLockNesting | OSIntNesting) == 0) {  /* [空1] 确保调度未被锁定且不在中断内 */
        y = OSUnMapTbl[OSRdyGrp];
        OSPrioHighRdy = (INT8U)((y << 3) + OSUnMapTbl[OSRdyTbl[y]]); /* [空2] 计算最高优先级 */
        if (OSPrioHighRdy != OSPrioCur) {      /* [空3] 确保最高就绪任务非当前运行任务 */
            OSTCBHighRdy = OSTCBPrioTbl[OSPrioHighRdy];
            OSCtxSwCtr++;                      /* [空4] 上下文切换计数累加 */
            OS_TASK_SW();                      /* [空5] 执行切换宏 */
        }
    }
    OS_EXIT_CRITICAL();
}

• 空1：(OSLockNesting | OSIntNesting) == 0 (来源：课件第2章 P.52)
• 空2：OSUnMapTbl[OSRdyTbl[y]] (来源：课件第2章 P.52)
• 空3：OSPrioCur (来源：课件第2章 P.52)
• 空4：OSCtxSwCtr (来源：课件第2章 P.52)
• 空5：OS_TASK_SW() (来源：课件第2章 P.52)

3. OSTimeTick() 源码

void OSTimeTick (void)
{
    OS_TCB *ptcb;
    #if OS_CRITICAL_METHOD == 3
    OS_CPU_SR cpu_sr;
    #endif
    OS_ENTER_CRITICAL();
    OSTime++;                                  /* [空1] 递增系统节拍计数 */
    OS_EXIT_CRITICAL();
    ptcb = OSTCBList;                          /* [空2] 获取活动任务 TCB 链表表头 */
    while (ptcb->OSTCBPrio < OS_LOWEST_PRIO) {
        OS_ENTER_CRITICAL();
        if (ptcb->OSTCBDly != 0) {
            if (--ptcb->OSTCBDly == 0) {
                if ((ptcb->OSTCBStat & OS_STAT_SUSPEND) == OS_STAT_RDY) { /* [空3] 确保任务未被强制挂起 */
                    OSRdyGrp               |= ptcb->OSTCBBitY;
                    OSRdyTbl[ptcb->OSTCBY] |= ptcb->OSTCBBitX; /* [空4] 将任务状态改写为就绪 */
                } else {
                    ptcb->OSTCBDly = 1;
                }
            }
        }
        ptcb = ptcb->OSTCBNext;                /* [空5] 指向链表的下一个任务 TCB */
        OS_EXIT_CRITICAL();
    }
}

• 空1：OSTime (来源：课件第3章 P.16)
• 空2：OSTCBList (来源：课件第2章 P.32)
• 空3：OS_STAT_SUSPEND (来源：课件第2章 P.29)
• 空4：ptcb->OSTCBBitX (来源：课件第2章 P.28)
• 空5：ptcb->OSTCBNext (来源：课件第2章 P.28, P.32)

4. OSSemaphore() 信号量创建源码

OS_EVENT *OSSemCreate (INT16U cnt)
{
    OS_EVENT *pevent;
    #if OS_CRITICAL_METHOD == 3
    OS_CPU_SR cpu_sr;
    #endif
    if (OSIntNesting > 0) {
        return ((OS_EVENT *)0);
    }
    OS_ENTER_CRITICAL();
    pevent = OSEventFreeList;                  /* [空1] 从空闲 ECB 链表中取一个 */
    if (OSEventFreeList != (OS_EVENT *)0) {
        OSEventFreeList = (OS_EVENT *)OSEventFreeList->OSEventPtr; /* [空2] 调整空闲链表头 */
    }
    OS_EXIT_CRITICAL();
    if (pevent != (OS_EVENT *)0) {
        pevent->OSEventType = OS_EVENT_TYPE_SEM; /* [空3] 设置事件类型为信号量 */
        pevent->OSEventCnt  = cnt;             /* [空4] 写入信号量计数初值 */
        pevent->OSEventPtr  = (void *)0;
        OS_EventWaitListInit(pevent);          /* [空5] 初始化等待链表 */
    }
    return (pevent);
}

• 空1：OSEventFreeList (来源：课件第4章 P.23, P.29)
• 空2：OSEventPtr (来源：课件第4章 P.23, P.29)
• 空3：OS_EVENT_TYPE_SEM （注：课件第4章 P.29 源码图中印为 OS_ENVENT_TYPE_SEM） (来源：课件第4章 P.14, P.29)
• 空4：cnt (来源：课件第4章 P.29)
• 空5：OS_EventWaitListInit (来源：课件第4章 P.18, P.29)

三、综合题（10 + 20 分）

1. 简述 OSUnMapTbl[] 的赋值原理（10分）

OSUnMapTbl[]（优先级判定查找表）是大小为 256 的数组。其核心设计目的是为了通过查表法，在常数时间 $O(1)$ 内直接检索出 8 位无符号整数中“处于最低有效位（最右侧）的 1 的位数”，从而极速判断出当前系统中就绪的最高任务优先级。(来源：课件第2章 P.45, P.46, P.48)

• 下标输入与位代表含义：数组下标值 $n$ ($0 \le n \le 255$) 代表当前字节位状态。该字节的 $D_0 \sim D_7$ 八个位分别代表组号（或位号）的就绪状态（1 为就绪，0 为未就绪）。按照 μC/OS-II 规则，越低位的二进制位代表的优先级数字越小、优先级越高。因此寻找最高就绪任务，本质上就是寻找下标 $n$ 在二进制状态下从右向左数出现的第一个 1。(来源：课件第2章 P.38, P.48)
• 判定逻辑与赋值原理：

  1. D0 位为 1：如果 $D_0=1$（即 $n$ 为奇数，$n \pmod 2 \neq 0$），则无论其他更高位状态如何，第 0 位对应的任务都是就绪且优先级最高的，因此该类下标对应的值均为 0。

     $$\text{OSUnMapTbl}[1] = \text{OSUnMapTbl}[3] = \text{OSUnMapTbl}[5] = \dots = 0$$

  2. D1 位为 1（D0为0）：若 $D_0=0$ 且 $D_1=1$（即 $n$ 为偶数且能被 2 整除，但不能被 4 整除，符合 $n \pmod 2 == 0$ 且 $n \pmod 4 \neq 0$），第 1 位对应的任务是就绪中最高级的，对应的数组元素值均为 1。

     $$\text{OSUnMapTbl}[2] = \text{OSUnMapTbl}[6] = \text{OSUnMapTbl}[10] = \dots = 1$$

  3. D2 位为 1（D0、D1为0）：若 $D_0=0$，$D_1=0$ 且 $D_2=1$（即 $n$ 能被 4 整除，但不能被 8 整除），最高级在第 2 位，数组元素值均为 2。

  4. 以此类推：通过将 8 位二进制数的各种组合（0~255）按右起第一个 1 的位置划分，分别填入 0、1、2、3、4、5、6、7。对于 $n=0$，由于没有任何任务就绪，为了代码安全默认其数组值 OSUnMapTbl[0] = 0。(来源：课件第2章 P.48, P.49)

2. 时间轴分析与输出预测（20分）

/************************Test*************************************/
#include "includes.h"

#define  TASK_STK_SIZE   512                // 任务堆栈长度

OS_STK   StartTaskStk[TASK_STK_SIZE];       // 定义任务堆栈区
OS_STK   MyTaskStk[TASK_STK_SIZE];          // 定义任务堆栈区
OS_STK   YouTaskStk[TASK_STK_SIZE];         // 定义任务堆栈区
OS_STK   HerTaskStk[TASK_STK_SIZE];         // 定义任务堆栈区

INT16S   key;                               // 用于退出的键
char    *s1 = "MyTask正在运行";
char    *s2 = "YouTask正在运行";
char    *s3 = "HerTask正在运行";

INT8U    err;
INT8U    y = 0;                             // 字符显示位置

OS_FLAG_GRP *Sem_F;
OS_FLAGS     Flags;

void  StartTask(void *data);                // 声明起始任务
void  MyTask(void *data);                   // 声明任务
void  YouTask(void *data);                  // 声明任务
void  HerTask(void *data);                  // 声明任务

/************************主函数*********************************/
void main(void)
{
    OSInit();                               // 初始化 uC/OS-II
    PC_DOSSaveReturn();                     // 保存 DOS 环境
    PC_VectSet(uCOS, OSCtxSw);              // 安装 uC/OS-II 中断
    Sem_F = OSFlagCreate(0, &err);          // 创建信号量集

    OSTaskCreate(StartTask,                 // 创建任务 StartTask
                 (void *)0,                 // 给任务传递参数
                 &StartTaskStk[TASK_STK_SIZE - 1], // 设置任务堆栈栈顶
                 0);                        // 使任务的优先级别为 0

    OSStart();                              // 启动多任务管理
}

/***********************任务 StartTask*******************************/
void StartTask(void *pdata)
{
#if OS_CRITICAL_METHOD == 3
    OS_CPU_SR  cpu_sr;
#endif
    pdata = pdata;

    OS_ENTER_CRITICAL();
    PC_VectSet(0x08, OSTickISR);            // 安装时钟中断向量
    PC_SetTickRate(OS_TICKS_PER_SEC);       // 设置 uC/OS-II 时钟频率
    OS_EXIT_CRITICAL();

    OSStatInit();                           // 初始化统计任务

    OSTaskCreate(MyTask,                    // 创建任务 MyTask
                 (void *)0,                 // 给任务传递参数
                 &MyTaskStk[TASK_STK_SIZE - 1], // 设置任务堆栈栈顶
                 3);                        // 使任务的优先级别为 3

    OSTaskCreate(YouTask,                   // 创建任务 YouTask
                 (void *)0,                 // 给任务传递参数
                 &YouTaskStk[TASK_STK_SIZE - 1], // 设置任务堆栈栈顶
                 4);                        // 使任务的优先级别为 4

    OSTaskCreate(HerTask,                   // 创建任务 HerTask
                 (void *)0,                 // 给任务传递参数
                 &HerTaskStk[TASK_STK_SIZE - 1], // 设置任务堆栈栈顶
                 5);                        // 使任务的优先级别为 5

    for (;;)
    {
        // 如果按下 Esc 键则退出 uC/OS-II
        if (PC_GetKey(&key) == TRUE)
        {
            if (key == 0x1B)
            {
                PC_DOSReturn();
            }
        }
        OSTimeDlyHMSM(0, 0, 3, 0);          // 等待 3 秒
    }
}

/************************任务 MyTask*******************************/
void MyTask(void *pdata)
{
#if OS_CRITICAL_METHOD == 3
    OS_CPU_SR  cpu_sr;
#endif
    pdata = pdata;

    for (;;)
    {
        Flags = OSFlagQuery(                // 请求信号量集
            Sem_F,
            //(OS_FLAGS)3,                  // 请求第 0 位和第 1 位信号
            //OS_FLAG_WAIT_SET_ALL, 0,      // 第 0 位和第 1 位信号都为 1 为有效
            &err
        );

        switch (Flags)
        {
        case 1:
            s1 = "第0位信号有效";
            PC_DispStr(10, ++y, s1, DISP_BGND_BLACK + DISP_FGND_WHITE);
            break;
        case 2:
            s1 = "第1位信号有效";
            PC_DispStr(10, ++y, s1, DISP_BGND_BLACK + DISP_FGND_WHITE);
            break;
        case 3:
            s1 = "第0和第1位信号都有效";
            PC_DispStr(10, ++y, s1, DISP_BGND_BLACK + DISP_FGND_WHITE);
            break;
        }

        OSFlagPost(                         // 发送信号量集
            Sem_F,
            (OS_FLAGS)3,                    // 给第 0、1 位发信号
            OS_FLAG_CLR,                    // 信号置 0
            &err
        );

        OSTimeDlyHMSM(0, 0, 2, 0);          // 等待 2 秒
    }
}

/************************任务 YouTask******************************/
void YouTask(void *pdata)
{
#if OS_CRITICAL_METHOD == 3
    OS_CPU_SR  cpu_sr;
#endif
    pdata = pdata;

    for (;;)
    {
        PC_DispStr(10, ++y, s2, DISP_BGND_BLACK + DISP_FGND_WHITE);
        OSTimeDlyHMSM(0, 0, 4, 0);          // 延时 4 秒

        OSFlagPost(                         // 发送信号量集
            Sem_F,
            (OS_FLAGS)2,                    // 给第 1 位发信号
            OS_FLAG_SET,                    // 信号置 1
            &err
        );

        OSTimeDlyHMSM(0, 0, 2, 0);          // 等待 2 秒
    }
}

/************************任务 HerTask******************************/
void HerTask(void *pdata)
{
#if OS_CRITICAL_METHOD == 3
    OS_CPU_SR  cpu_sr;
#endif
    pdata = pdata;

    for (;;)
    {
        PC_DispStr(10, ++y, s3, DISP_BGND_BLACK + DISP_FGND_WHITE);

        if (y < 10)
        {
            OSFlagPost(                     // 发送信号量集
                Sem_F,
                (OS_FLAGS)1,                // 给第 0 位发信号
                OS_FLAG_SET,                // 信号置 1
                &err
            );
        }

        OSTimeDlyHMSM(0, 0, 1, 0);          // 等待 1 秒
    }
}

/************************End**************************************/

(1) 系统任务优先级关系

• StartTask（系统起步任务）：优先级为 0（最高级）
• MyTask：优先级为 3
• YouTask：优先级为 4
• HerTask：优先级为 5（最低级）

(2) 任务运行规律分析（以 $t$ 为系统时间轴，单位：秒/s）

• $t = 0$ s 起步时刻：

  1. StartTask 优先级最高，率先获得 CPU 运行权。它完成时钟安装并创建 MyTask (Prio 3)、YouTask (Prio 4) 以及 HerTask (Prio 5)。
  2. StartTask 运行结束前调用 OSTimeDlyHMSM(0, 0, 3, 0)（延时 3 秒，将在 $t=3$ 唤醒并就绪）。
  3. 由于 StartTask 进入等待，系统触发调度。就绪任务中最高级为 MyTask (Prio 3)。
  4. MyTask 开始执行。调用 OSFlagQuery 查询信号量集 Sem_F 的值（初始值为 0）。Flags 返回 0。switch(Flags) 中没有匹配的分支，不执行任何打印动作。
  5. MyTask 向 Sem_F 发送置 0 清除操作 OSFlagPost(Sem_F, 3, OS_FLAG_CLR)（此时标志已经是 0），接着调用 OSTimeDlyHMSM(0, 0, 2, 0) 延时 2 秒，主动释放 CPU（将在 $t=2$ 唤醒）。
  6. 系统再次调度，执行次高级任务 YouTask (Prio 4)。
  7. YouTask 在屏幕第 ++y（此时 $y$ 自增为 1）行打印：“YouTask正在运行” (Line 1)。
  8. YouTask 调用 OSTimeDlyHMSM(0, 0, 4, 0) 延时 4 秒（将在 $t=4$ 唤醒并执行延时后的下一语句）。
  9. 系统再次调度，执行最低级就绪任务 HerTask (Prio 5)。
  10. HerTask 在屏幕第 ++y（此时 $y$ 自增为 2）行打印：“HerTask正在运行” (Line 2)。
  11. HerTask 检测此时 $y = 2 < 10$，调用 OSFlagPost 发送置 1 信号：给 Sem_F 的第 0 位置 1（标志组状态变更为 0x01）。
  12. HerTask 调用 OSTimeDlyHMSM(0, 0, 1, 0) 延时 1 秒释放 CPU（将在 $t=1$ 唤醒）。
  13. 此时已无就绪任务，系统运行空闲任务 OSTaskIdle。

• $t = 1$ s：

  1. HerTask (Prio 5) 延时到期唤醒。此时其优先级最高，开始执行。
  2. HerTask 打印：“HerTask正在运行” (Line 3, y自增为3)。
  3. 检测 $y = 3 < 10$，给 Sem_F 第 0 位置 1（当前标志状态依然为 0x01）。
  4. 调用延时 1 秒主动释放 CPU，将在 $t=2$ 唤醒。

• $t = 2$ s：

  1. MyTask (Prio 3) 和 HerTask (Prio 5) 的延时均到期唤醒。
  2. 由于 MyTask 优先级更高，优先执行。
  3. MyTask 调用 OSFlagQuery 查询到信号量集为 0x01（第 0 位为 1），匹配 case 1 分支。
  4. 打印：“第0位信号有效” (Line 4, y自增为4)。
  5. 调用 OSFlagPost 强制将 Sem_F 的第 0、1 位清零（当前标志组重置为 0x00）。
  6. 调用延时 2 秒释放 CPU，将在 $t=4$ 唤醒。
  7. 次优先级的 HerTask (Prio 5) 开始执行，打印：“HerTask正在运行” (Line 5, y自增为5)。
  8. 检测 $y = 5 < 10$，再次向 Sem_F 第 0 位置 1（标志组状态更新为 0x01）。
  9. 调用延时 1 秒释放 CPU，将在 $t=3$ 唤醒。

• $t = 3$ s：

  1. StartTask (Prio 0) 和 HerTask (Prio 5) 的延时均到期唤醒。
  2. 高优先级的 StartTask 优先执行。检测键盘（未按 Esc），继续延时 3 秒（将在 $t=6$ 唤醒）。
  3. HerTask (Prio 5) 执行，打印：“HerTask正在运行” (Line 6, y自增为6)。
  4. 检测 $y = 6 < 10$，再次向 Sem_F 第 0 位置 1（标志状态维持为 0x01）。
  5. 调用延时 1 秒，将在 $t=4$ 唤醒。

• $t = 4$ s：

  1. MyTask (Prio 3)、YouTask (Prio 4) 以及 HerTask (Prio 5) 的延时均到期唤醒。
  2. MyTask (Prio 3) 最优执行：
     • 查询到标志为 0x01（第 0 位有效），进入 case 1。
     • 打印：“第0位信号有效” (Line 7, y自增为7)。
     • 将标志位重新清零。
     • 进入延时 2 秒状态（将在 $t=6$ 唤醒）。
  3. YouTask (Prio 4) 开始运行（完成先前的 4s 延时，执行下一行）：
     • 向 Sem_F 的第 1 位置 1：OSFlagPost(Sem_F, 2, OS_FLAG_SET)（由于刚才已被 MyTask 清零，当前标志组变为 0x02）。
     • 进入延时 2 秒状态（将在 $t=6$ 唤醒）。
  4. HerTask (Prio 5) 开始运行：
     • 打印：“HerTask正在运行” (Line 8, y自增为8)。
     • 检测 $y = 8 < 10$，调用 OSFlagPost 给第 0 位置 1。
     • 此时标志组状态变更为：0x02 | 0x01 = 0x03（第 0、1 位同时有效）。
     • 进入延时 1 秒状态（将在 $t=5$ 唤醒）。

• $t = 5$ s：

  1. HerTask (Prio 5) 唤醒并执行。
  2. 打印：“HerTask正在运行” (Line 9, y自增为9)。
  3. 检测 $y = 9 < 10$，再次向第 0 位发送置 1 信号（标志状态维持为 0x03）。
  4. 进入延时 1 秒状态（将在 $t=6$ 唤醒）。

• $t = 6$ s：

  1. StartTask (Prio 0)、MyTask (Prio 3)、YouTask (Prio 4)、HerTask (Prio 5) 全部到期唤醒。
  2. 最优先的 StartTask (Prio 0) 先执行，无按键，继续调用延时 3 秒（将在 $t=9$ 唤醒）。
  3. 次优先的 MyTask (Prio 3) 开始执行：
     • 查询信号量集得到 0x03（两标志皆有效），成功命中 case 3 逻辑分支。
     • 设置 s1 字符串并打印：“第0和第1位信号都有效” (Line 10, y自增为10)。
     • 发送置 0 清除操作。
     • 进入延时 2 秒状态。

(3) 屏幕前 10 行打印输出预测

根据以上时间轴及变量 $y$ 的递增过程，屏幕最终输出的前 10 行结果严格为：

• 第 1 行：YouTask正在运行
• 第 2 行：HerTask正在运行
• 第 3 行：HerTask正在运行
• 第 4 行：第0位信号有效
• 第 5 行：HerTask正在运行
• 第 6 行：HerTask正在运行
• 第 7 行：第0位信号有效
• 第 8 行：HerTask正在运行
• 第 9 行：HerTask正在运行
• 第 10 行：第0和第1位信号都有效
